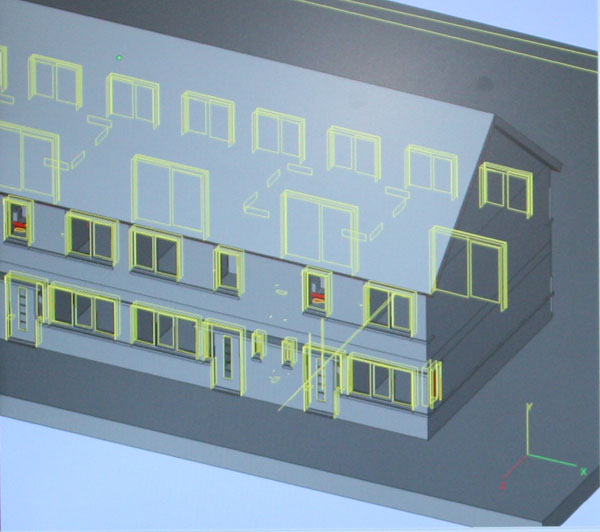

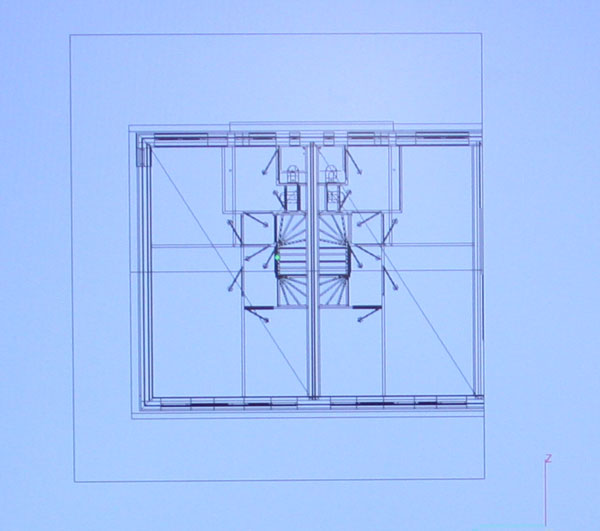

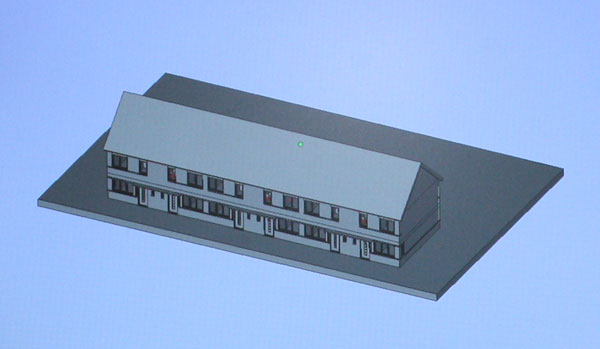

Het ontwerp is gemaakt, de 3D tekening is klaar. Hoe zetten we de eerste stap om het ontwerp “tot leven” te laten komen?



Werking

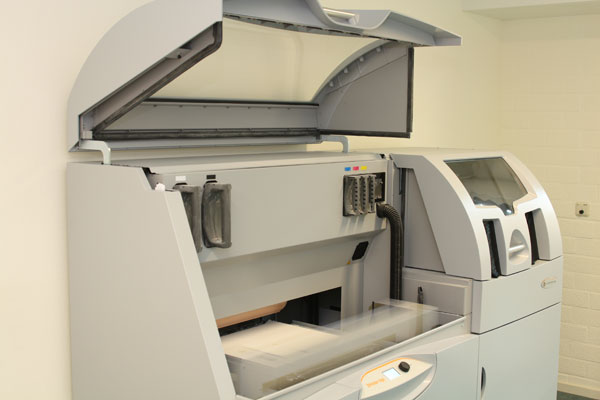

Door middel van een zeer geavanceerde 3D printer wordt het bestand van de 3D tekening omgezet in een fysiek printbaar product. De printer gebruikt bij het printen een poeder, dat laag voor laag, het model opbouwt. Door toevoeging van gekleurde verhardingsvloeistof krijgt het product zijn, gekleurde, vaste structuur.

Producten kunnen hierdoor in hoegenaamd elke vorm en kleur gemaakt worden. Grotere modellen kunnen in delen geproduceerd en later samengevoegd worden. Voor speciale toepassingen kan het eindproduct nog nabewerkt worden om te conserveren. Zo kan bijvoorbeeld het product geïmpregneerd worden met hars of worden afgewerkt met een transparante lak. Hierdoor krijgt het materiaal andere (slijtvaste) eigenschappen.

Printen van het model

Modellen kunnen, per onderdeel, geprint worden met een maximaal formaat  van 254 mm x 381 mm x 203 mm. Wanddiktes van het model dienen minimaal 1 mm dik zijn. Het ontwerp kan eventueel worden verschaald naar een (groter) gewenst formaat. Grotere objecten kunnen vervolgens modulair opgebouwd worden tot het gewenste formaat.

Basisregels

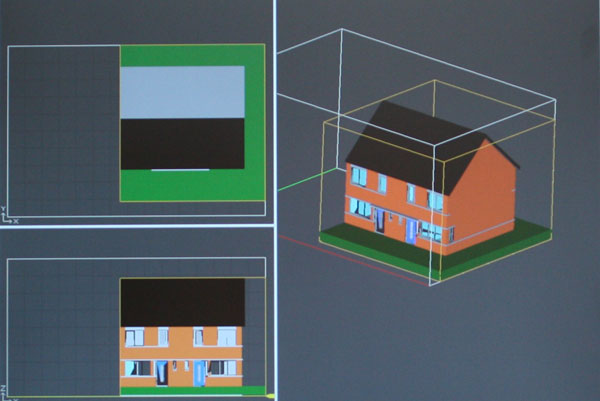

Het bestandsformaat van de 3D tekening wordt geconverteerd naar een “printbaar” bestand voor de printer. Het veel voorkomend bestandsformaat voor Rapid Prototyping is het .stl formaat.

Het getekende 3D model dient volledig “gesloten” te zijn. Dit wil zeggen dat alle lijnen en vlakken op elkaar moeten aansluiten. Afhankelijk van de grootte van het model worden de “schaalwaarden” bepaald. Deze schaalwaarden kunnen per model verschillen en hebben een relatie met betrekking tot de (minimale) dikte van de verschillende elementen in het model.

3D technologie wordt op de meest uiteenlopende gebieden ingezet, te denken valt aan:

prototyping voor industriële productontwikkeling, schaalmodellen voor architectuur, medische wetenschap, game-industrie, reclamewereld, kunstobjecten, mallen ten behoeve van gietprocessen.

Ondersteuning

Heeft u hulp nodig bij het omzetten van 2D tekeningen naar 3D tekeningen? Wilt u weten waar u rekening mee moet houden als u een 3D model gaat ontwerpen? Moet een tekening gecorrigeerd worden? Voor hulp of ondersteuning staat het team van 3D Project voor u klaar.

De navolgende softwarepakketten kunnen gebruikt worden:
